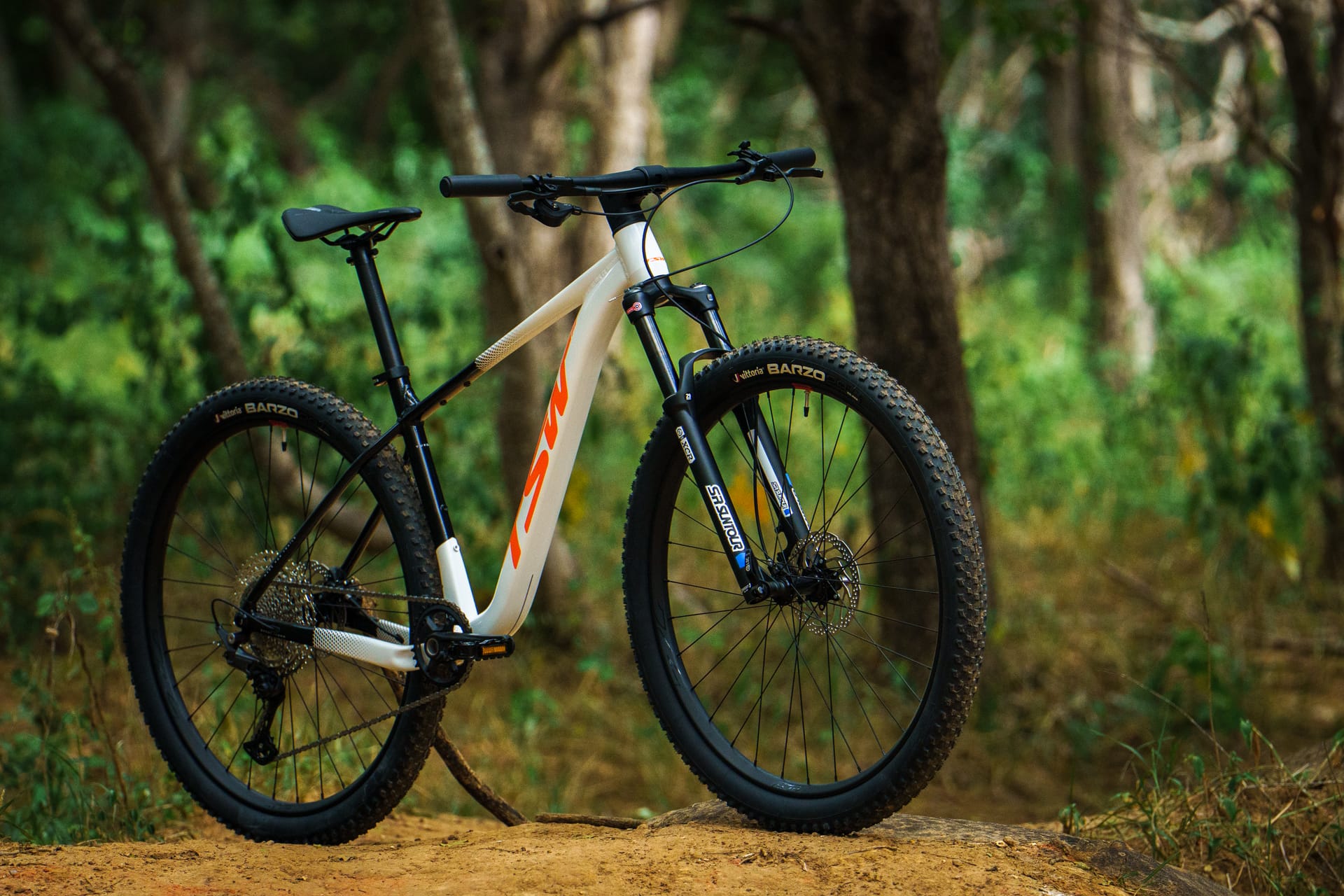

Yukon Deore SR - TSW Bike

Quadro

TSW Bike Yukon

Aro: 29, Tubo de direção: Tapered 1-1/8" to 1.5", Movimento central: PressFit, Freio: Flat Mount, Material: Alumínio 6061 T4 - T6, Largura central: 89-5, Caixa Direção: Integrado (IS), O.L.D: 148 mm, Diâm. abraçadeira (mm): 34.9, Diâm. canote (mm): 31.6, Cabeamento: internal-dropper-post-cable-routing, Eixo: thru-axle, Gancheira: udh, Suportes para garrafas: 3

Movimento de direção

TSW Bike

Tubo de direção: Tapered 1-1/8" to 1.5", Caixa Direção: Integrado (IS), S.H.I.S. top: 52 mm, S.H.I.S. bottom: 52 mm, Rolamento: sealed-cartridge, angular-contact

Garfo/Suspensão

SR Suntour XCR 32

Aro: 29, Tubo de direção: Tapered 1-1/8" to 1.5", O.L.D: 110 mm, Eixo: thru-axle, Curso: 120 mm, Deslocamento: 46 mm, Eixo: 15x110mm Boost, Haste: 32 mm, Trava: remote-lock

Rodas

Aros

ZTTO 30mm

Aro: 29, Material: Alumínio, Tipo: c/ tubeless, Número de raios: 32, Largura interna: 30 mm, Flange do Aro: Com gancho (with hook), Válvula: Presta

Cubo dianteiro

Shimano HB-TC500

Material: Alumínio, O.L.D: 110 mm, Eixo: thru-axle, Eixo: 15x110mm Boost, Rotor: Centerlock/AFS, Número de raios: 32

Cubo traseiro

Shimano FH-TC500-MS-B

Material: Alumínio, O.L.D: 148 mm, Eixo: thru-axle, Eixo: 12x148mm Boost, Rotor: Centerlock/AFS, Número de raios: 32, Freehub: Micro Spline (Shimano 12s MTB)

Pneu dianteiro

Vittoria Barzo XC Adventure

Aro: 29, Largura: 55 mm, Tipo: dobrável, Composto: 1C Compound

Pneu traseiro

Vittoria Barzo XC Adventure

Aro: 29, Largura: 55 mm, Tipo: dobrável, Composto: 1C Compound

Camara de ar

Arisun 29"

Aro: 29, Material: Borracha, Válvula: Americana, Comprimento da válvula: 48 mm

Freios

Freio

Shimano MT200

Tipo de freio: hidráulico, Pistões: 2, Acionamento: mineral

Disco dianteiro

Shimano SM-RT30

Material: steel, aluminium, Rotor: Centerlock/AFS, Tam. do disco: 160 mm

Disco traseiro

Shimano SM-RT30

Material: steel, aluminium, Rotor: Centerlock/AFS, Tam. do disco: 160 mm

Cockpit

Manopla/Fita de guidão

TSW Bike Light

Material: Silicone

Guidão

Quest Alloy

Material: Alumínio, Largura: 740 mm, Braçadeira: 31.8mm, Curvatura para trás: 9 °, Upsweep: 0 °, Design: Flatbar

Suporte de guidão

Quest ICR

Material: Alumínio, Braçadeira: 31.8mm, Elevação do avanço: -7 °, Versão: Ahead

Tamanhos disponíveis:

S, M: 70 mm, L: 80 mm

Selim

Promend Aifer

Comprimento: 270 mm, Largura: 160 mm, Alívio de pressão: com relevo/vazado, Trilhos: Alumínio, Trilho: Redondos, Altura: 50 mm

Canote

Quest Slim

Material: Alumínio, Diâm. canote (mm): 31.6, Fixação do selim: 2 parafusos

Abraçadeira

Quest

Material: Alumínio, Diâm. abraçadeira (mm): 34.9, Fixação: Blocagem

Transmissão

Movimento central

Shimano Deore BB-MT500-PA

Movimento central: PressFit, Eixo pedivela: Hollowtech II, Diâmetro da caixa: 41 mm

Corrente

Shimano Deore CN-M6100

Velocidade (s): 12, Conector: quick-link

Pedivela

Shimano Deore FC-MT510-1

Material: Alumínio, Eixo pedivela: 24mm Hollow, Velocidade (s): 1, Montagem de coroa: BCD, Diâ. do círculo do parafuso: 96 mm, Coroa (s): 34

Cassetes

Shimano Deore CS-M6100-12

Velocidade (s): 12, Freehub: Micro Spline (Shimano 12s MTB), Corrente compatível: HG 12, Escalonamento: 10, 12, 14, 16, 18, 21, 24, 28, 33, 39, 45, 51

Câmbios traseiro

Shimano Deore Shadow RD+ SGS

Velocidade (s): 12, Tipo de mudança: Mecânico, Cage: longo, Montagem: conventional, Material do cage (externo): Alumínio, Material do cage (interno): Alumínio, Capacidade total: 0 D, Corrente compatível: HG 12

Alavanca

Shimano Deore SL-M6100-R

Tipo: Rapidfire Plus, Velocidade (s): 12, Tipo de mudança: Mecânico, Montagem: Abraçadeira, Opções: 3 trocas múltiplas

Tamanho	S	M	L	XL
reach	435.8 mm	460.4 mm	476.9 mm	493.3 mm
stack	609 mm	609 mm	622.4 mm	636 mm
headTubeAngle	67.4 °	67.4 °	67.4 °	67.4 °
headTubeLength	90 mm	90 mm	105 mm	120 mm
seatTubeLength	400 mm	440 mm	490 mm	530 mm
seatTubeAngleEffective	76.4 °	76.4 °	76.4 °	76.4 °
topTubeHorizontal	582.8 mm	607.5 mm	627.5 mm	647.5 mm
chainStayLength	425 mm	425 mm	425 mm	425 mm
wheelbase	1,125.6 mm	1,150.4 mm	1,172.8 mm	1,195.2 mm
bottomBracketDrop	71.6 mm	71.6 mm	71.6 mm	71.6 mm
forkLength	510 mm	510 mm	510 mm	510 mm
forkRake	44 mm	44 mm	44 mm	44 mm

Tamanho	S	M	L	XL
reach	425.1 mm	450.7 mm	467.2 mm	481.7 mm
stack	616.1 mm	616.1 mm	629.8 mm	643.6 mm
headTubeAngle	66.5 °	66.5 °	66.5 °	66.5 °
headTubeLength	90 mm	90 mm	105 mm	120 mm
seatTubeLength	400 mm	440 mm	490 mm	530 mm
seatTubeAngleEffective	75.5 °	75.5 °	75.5 °	75.5 °
topTubeHorizontal	585.2 mm	610 mm	630 mm	650 mm
chainStayLength	425 mm	425 mm	425 mm	425 mm
wheelbase	1,132.5 mm	1,158.2 mm	1,180.7 mm	1,201.2 mm
bottomBracketDrop	65 mm	65 mm	65 mm	65 mm
forkLength	530 mm	530 mm	530 mm	530 mm
forkRake	44 mm	44 mm	44 mm	44 mm

3 – MTB recreativo e trilhas leves

Suporta uso em trilhas com irregularidades moderadas, incluindo raízes, buracos, degraus pequenos e pedras soltas. Ideal para mountain biking leve a moderado. Permite manobras simples e eventuais saltos de até 30 cm. A bike pode ser submetida a impactos mais frequentes, mas ainda assim o foco é o uso recreativo, não competitivo ou extremo.

Manual Downloads

Clique no botão Download para baixar o arquivo em PDF.

Manual de Bicicleta Yukon/Nuuk 24/25

Download
