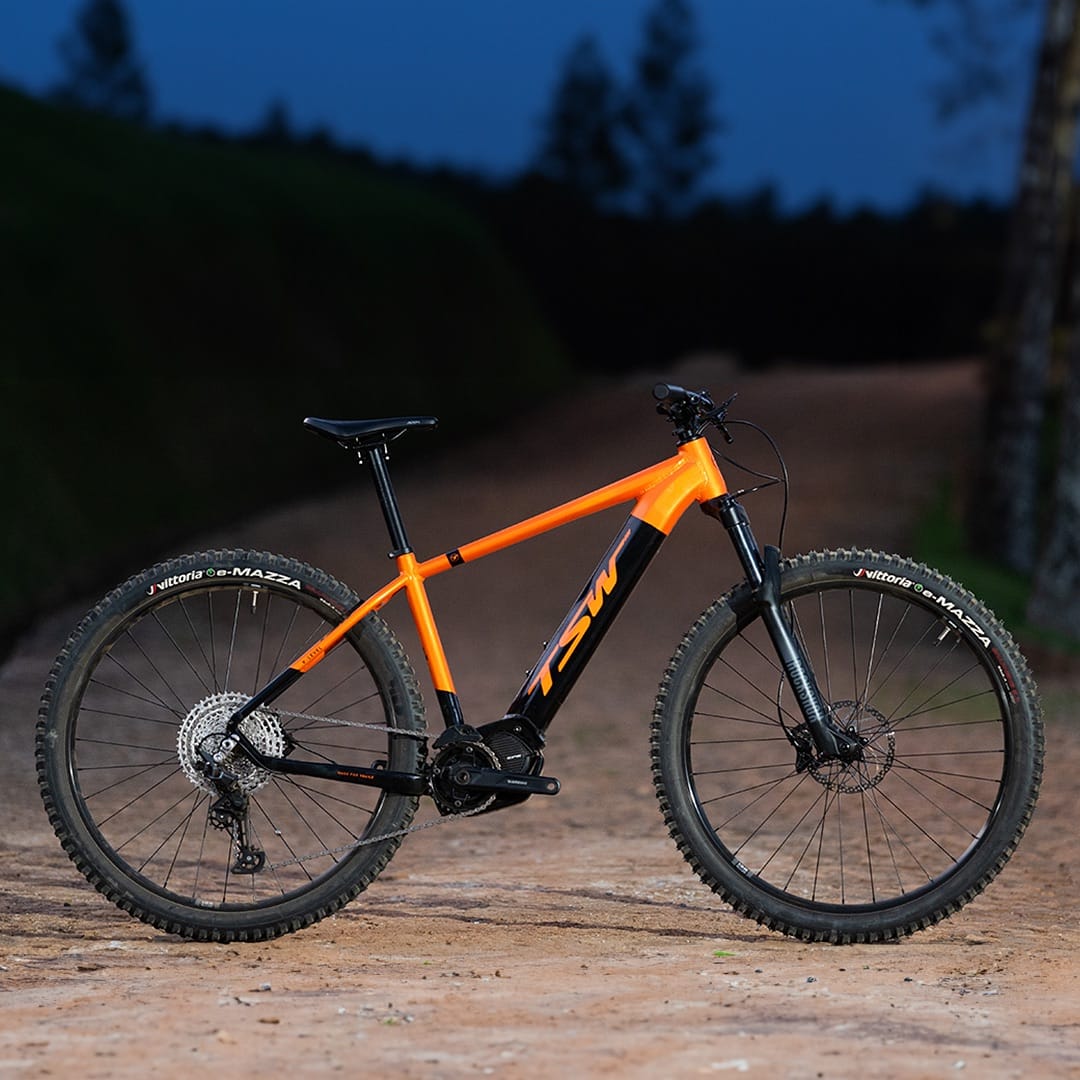

e-Level EP6 - TSW Bike

Quadro

TSW Bike e-Level

Aro: 29, Tubo de direção: Tapered 1-1/8" to 1.5", Freio: Post Mount, Material: Alumínio 6061 T4 - T6, Caixa Direção: Semi Integrado (ZS), O.L.D: 148 mm, Diâm. abraçadeira (mm): 34.9, Diâm. canote (mm): 31.6, Cabeamento: internal-cable-routing, Eixo: thru-axle, Largura máxima do pneu: 2.4 "

Movimento de direção

TSW Bike

Tubo de direção: Tapered 1-1/8" to 1.5", Caixa Direção: Integrado (IS), S.H.I.S. top: 52 mm, S.H.I.S. bottom: 52 mm, Rolamento: sealed-cartridge, angular-contact

Garfo/Suspensão

Rock Shox Recon Silver TK

Aro: 29, O.L.D: 110 mm, Eixo: thru-axle, Curso: 120 mm, Tipo de amortecimento: Ar, Deslocamento: 51 mm, Haste: 32 mm, Amortecedor: TurnKey, Tamanho máximo do rotor: mm, Ajustes: Ajuste de Compressão, Bloqueio 2 pos remote, Ajuste de Retorno

Rodas

Aros

WTB I35 Kom Trail

Aro: 29, Material: Alumínio 6069, Tipo: c/ tubeless, Talão de arame, Número de raios: 32, Largura interna: 35 mm, Válvula: Presta

Cubo dianteiro

Shimano HB-TC500

Material: Alumínio, O.L.D: 110 mm, Eixo: thru-axle, Eixo: 15x110mm Boost, Rotor: Centerlock/AFS, Número de raios: 32

Cubo traseiro

Shimano FH-TC500-MS-B

Material: Alumínio, O.L.D: 148 mm, Eixo: thru-axle, Eixo: 12x148mm Boost, Rotor: Centerlock/AFS, Número de raios: 32, Freehub: Micro Spline (Shimano 12s MTB)

Pneu dianteiro

Vittoria e-Mazza Enduro TLR

Aro: 29, Compatível e-Bike: Sim, Largura: 2.4 ", Tipo: c/ tubeless, dobrável, Composto: 4C Compound, Graphene 2.0

Pneu traseiro

Vittoria e-Mazza Enduro TLR

Aro: 29, Compatível e-Bike: Sim, Largura: 2.4 ", Tipo: c/ tubeless, dobrável, Composto: 4C Compound, Graphene 2.0

Camara de ar

Arisun 29"

Aro: 29, Material: Borracha, Válvula: Americana, Comprimento da válvula: 48 mm

Freios

Freio

Shimano MT401

Material: Alumínio, Tipo de freio: hidráulico, Pistões: 4, Acionamento: mineral

Disco dianteiro

Shimano RT-EM300

Material: inox, Rotor: Centerlock/AFS, Tam. do disco: 180 mm

Disco traseiro

Shimano RT-EM300

Material: inox, Rotor: Centerlock/AFS, Tam. do disco: 180 mm

Cockpit

Manopla/Fita de guidão

TSW Bike Light

Material: Silicone

Guidão

Quest Enduro

Material: Alumínio, Largura: 800 mm, Braçadeira: 35mm, Elevação: 15 mm, Curvatura para trás: 7 °, Upsweep: 5 °, Design: Riserbar

Suporte de guidão

Quest

Material: Alumínio, Braçadeira: 31.8mm, Comp. da mesa: 70 mm, Elevação do avanço: -17 °, Versão: Ahead

Selim

Fizik Aidon X1

Material: Sintético, Alívio de pressão: com relevo/vazado, Trilhos: Alumínio, Trilho: Redondos, Diâm. trilho: 7 mm

Canote

Quest Slim

Material: Alumínio, Diâm. canote (mm): 31.6, Fixação do selim: 2 parafusos

Abraçadeira

Quest

Material: Alumínio, Diâm. abraçadeira (mm): 34.9, Fixação: Parafuso

Transmissão

Corrente

Shimano Deore CN-M6100

Velocidade (s): 12, Conector: quick-link

Pedivela

Shimano FC-EM600

Material: Alumínio, Compatível e-Bike: Sim, Velocidade (s): 1, Comp. do braço do pedivela: 170 mm

Cassetes

Shimano Deore CS-M6100-12

Velocidade (s): 12, Freehub: Micro Spline (Shimano 12s MTB), Corrente compatível: HG 12, Escalonamento: 10, 12, 14, 16, 18, 21, 24, 28, 33, 39, 45, 51

Câmbios traseiro

Shimano Deore Shadow RD+ SGS

Velocidade (s): 12, Tipo de mudança: Mecânico, Cage: longo, Montagem: conventional, Material do cage (externo): Alumínio, Material do cage (interno): Alumínio, Capacidade total: 0 D, Corrente compatível: HG 12

Alavanca

Shimano Deore SL-M6100-R

Tipo: Rapidfire Plus, Velocidade (s): 12, Tipo de mudança: Mecânico, Montagem: Abraçadeira, Opções: 3 trocas múltiplas

e-Bike

Motor

Shimano EP6 DU-EP600

Vel. max assistida: 25 km/h, Torque: 85 Nm

Bateria

Shimano E-BIKE SYSTEMS BT-EN805-A

Capacidade nominal: 504 Wh, Tensão nominal: 36 V, Posição: Integrado

Shimano E-BIKE SYSTEMS EC-E6002

Tensão nominal: 36 V, Tensão compatível: 100 V, 240 V

Display

Shimano E-BIKE SYSTEMS SC-EN500

Conexão: Bluetooth, Tipo de componente: Displays, Botões de assistência, Tela: LCD monocromático

Componentes

Shimano E-BIKE SYSTEMS EW-SS302

Sistema de comunicação: E-Tube CAN (nova geração)

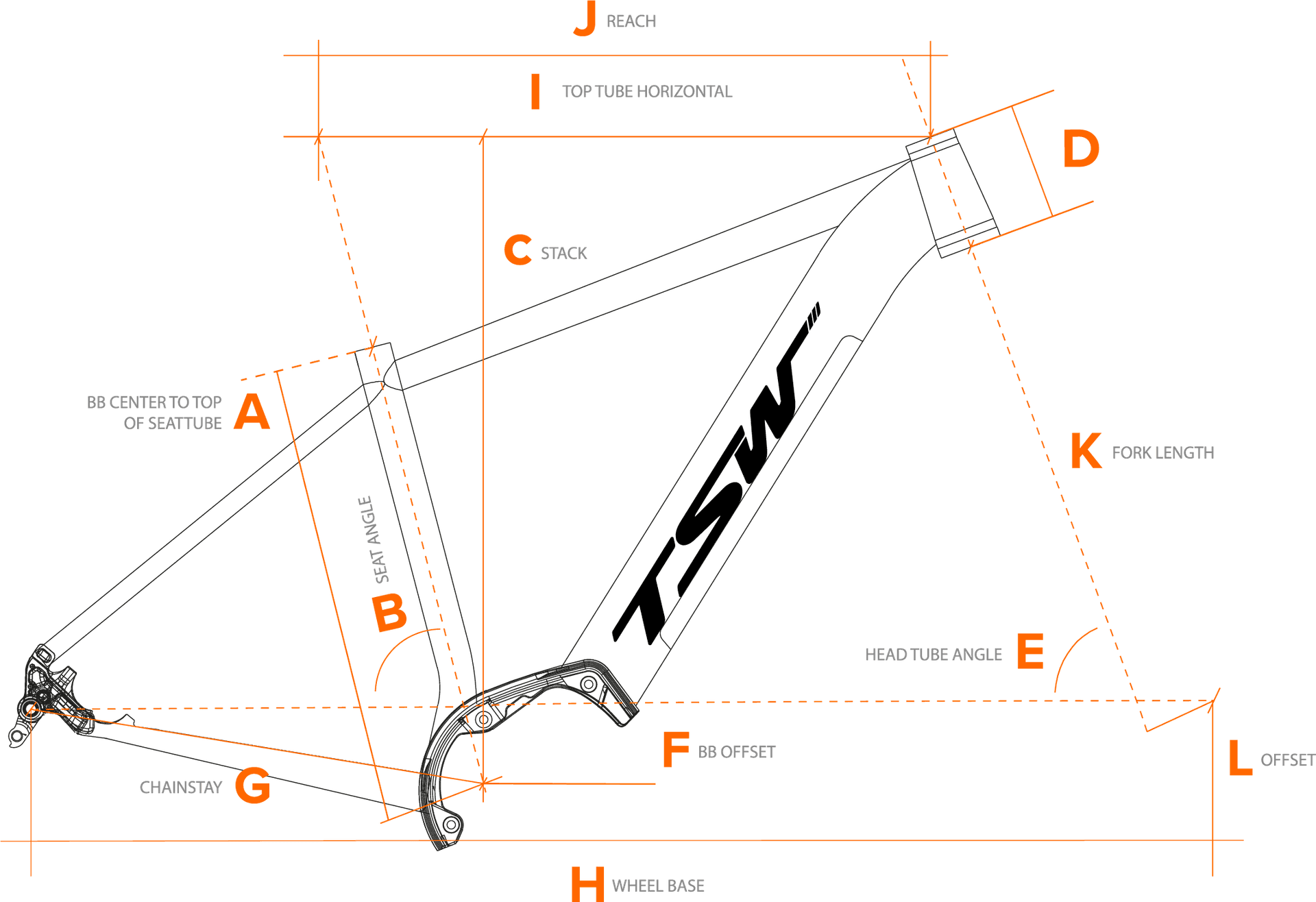

Tamanho	S	M	L	XL
reach	404.7 mm	422 mm	439.4 mm	453.9 mm
stack	628.4 mm	637.6 mm	646.9 mm	665.5 mm
headTubeAngle	68 °	68 °	68 °	68 °
headTubeLength	105 mm	115 mm	125 mm	130 mm
seatTubeLength	400 mm	450 mm	500 mm	550 mm
seatTubeAngleEffective	73 °	73 °	73 °	73 °
topTubeHorizontal	590.4 mm	609.7 mm	628.9 mm	648.2 mm
chainStayLength	450 mm	450 mm	450 mm	450 mm
wheelbase	1,130.4 mm	1,151.5 mm	1,172.5 mm	1,194.6 mm
bottomBracketDrop	55 mm	55 mm	55 mm	55 mm
forkLength	530 mm	530 mm	530 mm	530 mm
forkRake	44 mm	44 mm	44 mm	44 mm

Quadro

TSW Bike e-Level

Movimento de direção

TSW Bike

Tubo de direção: Tapered 1-1/8" to 1.5", Caixa Direção: Integrado (IS), S.H.I.S. top: 52 mm, S.H.I.S. bottom: 52 mm, Rolamento: sealed-cartridge, angular-contact

Garfo/Suspensão

Rock Shox Recon Silver TK

Rodas

Aros

WTB I35 Kom Trail

Aro: 29, Material: Alumínio 6069, Tipo: c/ tubeless, Talão de arame, Número de raios: 32, Largura interna: 35 mm, Válvula: Presta

Cubo dianteiro

Shimano HB-TC500

Material: Alumínio, O.L.D: 110 mm, Eixo: thru-axle, Eixo: 15x110mm Boost, Rotor: Centerlock/AFS, Número de raios: 32

Cubo traseiro

Shimano FH-TC500-MS-B

Material: Alumínio, O.L.D: 148 mm, Eixo: thru-axle, Eixo: 12x148mm Boost, Rotor: Centerlock/AFS, Número de raios: 32, Freehub: Micro Spline (Shimano 12s MTB)

Pneu dianteiro

Vittoria e-Mazza Enduro TLR

Aro: 29, Compatível e-Bike: Sim, Largura: 2.4 ", Tipo: c/ tubeless, dobrável, Composto: 4C Compound, Graphene 2.0

Pneu traseiro

Vittoria e-Mazza Enduro TLR

Aro: 29, Compatível e-Bike: Sim, Largura: 2.4 ", Tipo: c/ tubeless, dobrável, Composto: 4C Compound, Graphene 2.0

Camara de ar

Arisun 29"

Aro: 29, Material: Borracha, Válvula: Americana, Comprimento da válvula: 48 mm

Cockpit

Manopla/Fita de guidão

TSW Bike Light

Material: Silicone

Guidão

Quest Enduro

Material: Alumínio, Largura: 800 mm, Braçadeira: 35mm, Elevação: 15 mm, Curvatura para trás: 7 °, Upsweep: 5 °, Design: Riserbar

Suporte de guidão

Quest

Material: Alumínio, Braçadeira: 31.8mm, Comp. da mesa: 70 mm, Elevação do avanço: -17 °, Versão: Ahead

Selim

Fizik Aidon X1

Material: Sintético, Alívio de pressão: com relevo/vazado, Trilhos: Alumínio, Trilho: Redondos, Diâm. trilho: 7 mm

Canote

Quest Slim

Material: Alumínio, Diâm. canote (mm): 31.6, Fixação do selim: 2 parafusos

Abraçadeira

Quest

Material: Alumínio, Diâm. abraçadeira (mm): 34.9, Fixação: Parafuso

Transmissão

Corrente

Shimano Deore CN-M6100

Velocidade (s): 12, Conector: quick-link

Pedivela

Shimano FC-EM600

Material: Alumínio, Compatível e-Bike: Sim, Velocidade (s): 1, Comp. do braço do pedivela: 170 mm

Cassetes

Shimano Deore CS-M6100-12

Velocidade (s): 12, Freehub: Micro Spline (Shimano 12s MTB), Corrente compatível: HG 12, Escalonamento: 10, 12, 14, 16, 18, 21, 24, 28, 33, 39, 45, 51

Câmbios traseiro

Shimano Deore Shadow RD+ SGS

Alavanca

Shimano Deore SL-M6100-R

Tipo: Rapidfire Plus, Velocidade (s): 12, Tipo de mudança: Mecânico, Montagem: Abraçadeira, Opções: 3 trocas múltiplas

e-Bike

Motor

Shimano EP6 DU-EP600

Vel. max assistida: 25 km/h, Torque: 85 Nm

Bateria

Shimano E-BIKE SYSTEMS BT-EN805-A

Capacidade nominal: 504 Wh, Tensão nominal: 36 V, Posição: Integrado

Shimano E-BIKE SYSTEMS EC-E6002

Tensão nominal: 36 V, Tensão compatível: 100 V, 240 V

Display

Shimano E-BIKE SYSTEMS SC-EN500

Conexão: Bluetooth, Tipo de componente: Displays, Botões de assistência, Tela: LCD monocromático

Componentes

Shimano E-BIKE SYSTEMS EW-SS302

Sistema de comunicação: E-Tube CAN (nova geração)

e-LevelEP6

e-LevelEP6

Tamanho (s)

Motor

Quadro

120mm RockShox Recon

Transmissão

Freio

Peso

Quadro

Quadro

Movimento de direção

Garfo/Suspensão

Rodas

Aros

Cubo dianteiro

Cubo traseiro

Pneu dianteiro

Pneu traseiro

Camara de ar

Freios

Freio

Disco dianteiro

Disco traseiro

Cockpit

Manopla/Fita de guidão

Guidão

Suporte de guidão

Selim

Canote

Abraçadeira

Transmissão

Corrente

Pedivela

Cassetes

Câmbios traseiro

Alavanca

e-Bike

Motor

Bateria

Display

Componentes

3 – MTB recreativo e trilhas leves
