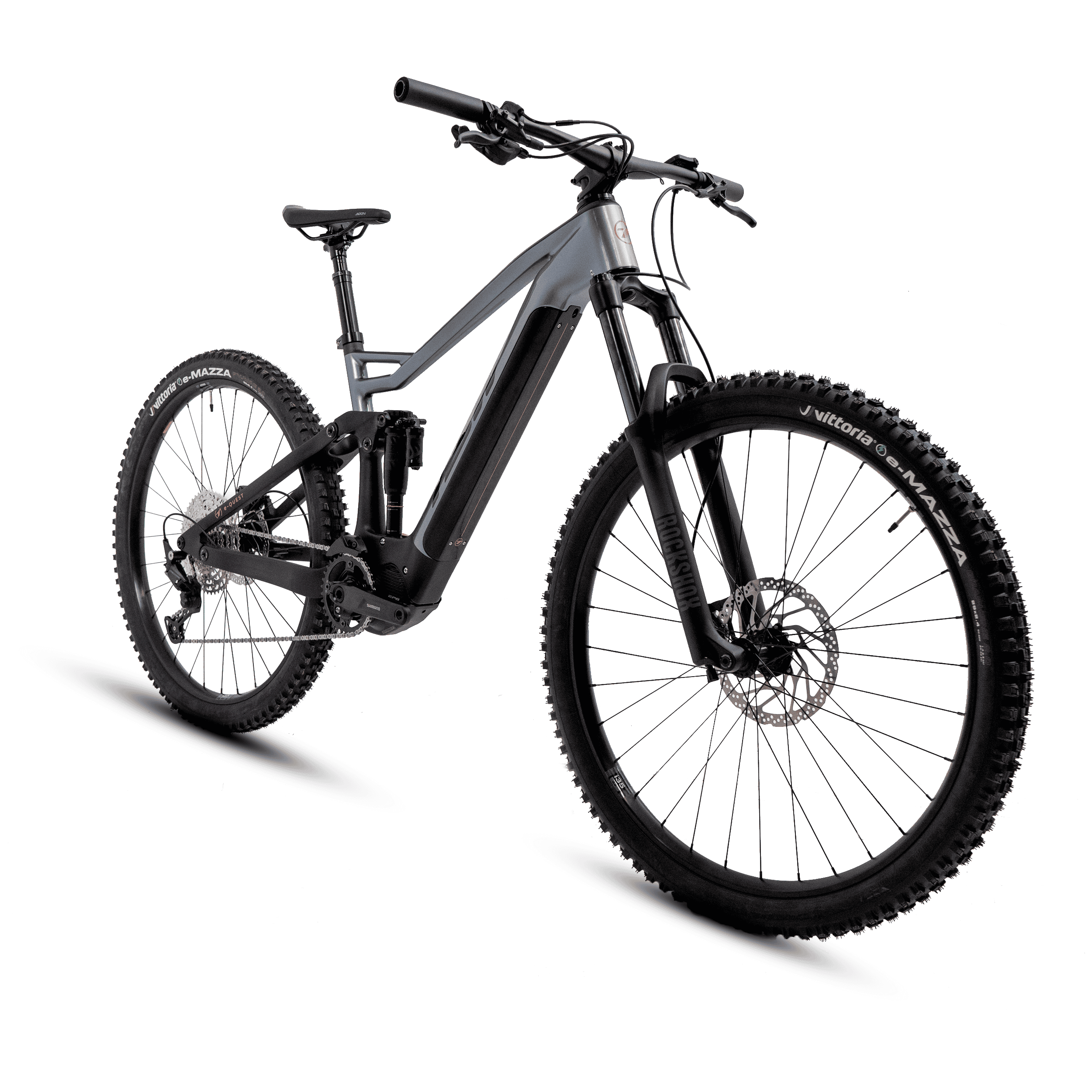

e-Quest Deore 2024

Quadro

TSW Bike e-Quest

Aro 29, Tubo de direção Tapered 1-1/8" to 1.5", Freio Post Mount, Material Carbono Toray, Caixa Direção Integrado (IS), O.L.D 148 mm, Diâm. abraçadeira 34.9, Diâm. canote 31.6, Cabeamento internal-cable-routing, Eixo quick-release, Gancheira udh, Curso traseiro 150 mm, Cinemática Horst-link

Movimento de direção

TSW Bike

Tubo de direção Tapered 1-1/8" to 1.5", Caixa Direção Integrado (IS), Rolamento angular-contact

Garfo/Suspensão

Rock Shox 35 Silver TK

Aro 29, Tubo de direção Tapered 1-1/8" to 1.5", Freio Direct Mount, O.L.D 110 mm, Eixo thru-axle, Curso 160 mm, Tipo de amortecimento Ar, Deslocamento 51 mm, Eixo 15x110mm Boost, Trava poploc, Mola soloair, Ajustes Ajuste Volume de Ar, Bloqueio 2 pos remote, Ajuste de Retorno, Ajuste de Compressão, Compatível e-Bike Sim

Shox traseiro

Rock Shox Super Deluxe Select +

Tipo de amortecimento Ar, Trava remote-lock, Ajustes Ajuste de Retorno, Ajuste de Compressão, Comprimento montagem 205 mm, Montagem Trunnion, Camara de ar DebonAir, Amortecimento RL-RT, Stroke 60 mm

Rodas

Aros

WTB I35 Kom Trail

Aro 29, Material Alumínio 6069, Tipo c/ tubeless, Talão de arame, Número de raios 32, Largura interna 35 mm, Válvula Presta

Cubo dianteiro

Shimano HB-TC500

Material Alumínio, O.L.D 110 mm, Eixo thru-axle, Eixo 15x110mm Boost, Rotor Centerlock/AFS, Número de raios 32

Cubo traseiro

Shimano FH-TC500-MS-B

Material Alumínio, O.L.D 148 mm, Eixo thru-axle, Eixo 12x148mm Boost, Rotor Centerlock/AFS, Número de raios 32, Freehub Micro Spline (Shimano 12s MTB)

Pneu dianteiro

Vittoria e-Martello Enduro

Aro 29, Compatível e-Bike Sim, Largura 2.6 ", Tipo c/ tubeless, Composto 4C Compound, Graphene 2.0

Pneu traseiro

Vittoria e-Mazza Enduro TLR

Aro 29, Compatível e-Bike Sim, Largura 2.4 ", Tipo c/ tubeless, dobrável, Composto 4C Compound, Graphene 2.0

Camara de ar

Arisun 29"

Aro 29, Material Borracha, Válvula Americana, Comprimento da válvula 48 mm

Freios

Freio

Shimano MT401

Freio Post Mount, Material Alumínio, Tipo de freio hidráulico, Pistões 4, Acionamento mineral

Freio dianteiro

Shimano RT-EM300

Material inox, Rotor Centerlock/AFS, Tam. do disco 203 mm

Freio traseiro

Shimano RT-EM300

Material inox, Rotor Centerlock/AFS, Tam. do disco 203 mm

Cockpit

Manopla/Fita de guidão

TSW Bike Light

Material Silicone

Guidão

Quest Enduro

Material Alumínio, Largura 800 mm, Braçadeira 35mm, Elevação 15 mm, Curvatura para trás 7 °, Upsweep 5 °, Design Riserbar

Suporte de guidão

Quest

Material Alumínio, Braçadeira 35mm, Comp. da mesa 50 mm, Ângulo da mesa 0 °

Selim

Fizik Aidon X1

Material Sintético, Alívio de pressão com relevo/vazado, Material trilhos Alumínio, Trilho Redondos, Diâm. trilho 7 mm

Canote

Quest Retrátil

Material Alumínio, Diâm. canote 31.6, Curso 100 mm, Trava remote-lock, Comprimento 385 mm, Tipo Retrátil, Fixação do selim 2 parafusos

Abraçadeira

Quest

Material Alumínio, Diâm. abraçadeira 34.9, Fixação Parafuso

Transmissão

Corrente

Shimano Deore CN-M6100

Velocidades (traseiro) 12, Fechamento quick-link

Pedivela

Shimano FC-EM600

Material Alumínio, Compatível e-Bike Sim, Velocidades (dianteira) 1, Comp. do braço do pedivela 170 mm

Cassetes

Shimano Deore CS-M6100-12

Velocidades (traseiro) 12, Freehub Micro Spline (Shimano 12s MTB), Corrente compatível HG 12, Escalonamento 10, 12, 14, 16, 18, 21, 24, 28, 33, 39, 45, 51

Câmbios traseiro

Shimano Deore Shadow RD+ SGS

Velocidades (traseiro) 12, Tipo de mudança Mecânico, Cage longo, Montagem conventional, Material do cage (externo) Alumínio, Material do cage (interno) Alumínio, Capacidade total 0 D, Corrente compatível HG 12

Alavanca

Shimano Deore SL-M6100-R

Tipo Rapidfire Plus, Velocidades (traseiro) 12, Tipo de mudança Mecânico, Montagem Abraçadeira, Opções 3 trocas múltiplas

e-Bike

Motor

Shimano EP6 DU-EP600

Vel. max assistida 25 km/h, Torque 85 Nm

Bateria

Shimano E-BIKE SYSTEMS BT-EN805-A

Capacidade nominal 504 Wh, Tensão nominal 36 V, Posição Integrado

Shimano E-BIKE SYSTEMS EC-E6002

Tensão nominal 36 V, Tensão compatível 100 V, 240 V

Display

Shimano E-BIKE SYSTEMS SC-EN500

Conexão Bluetooth, Tipo de componente Displays, Botões de assistência, Tela LCD monocromático

Componentes

Shimano E-BIKE SYSTEMS EW-SS302

Sistema de comunicação E-Tube CAN (nova geração)

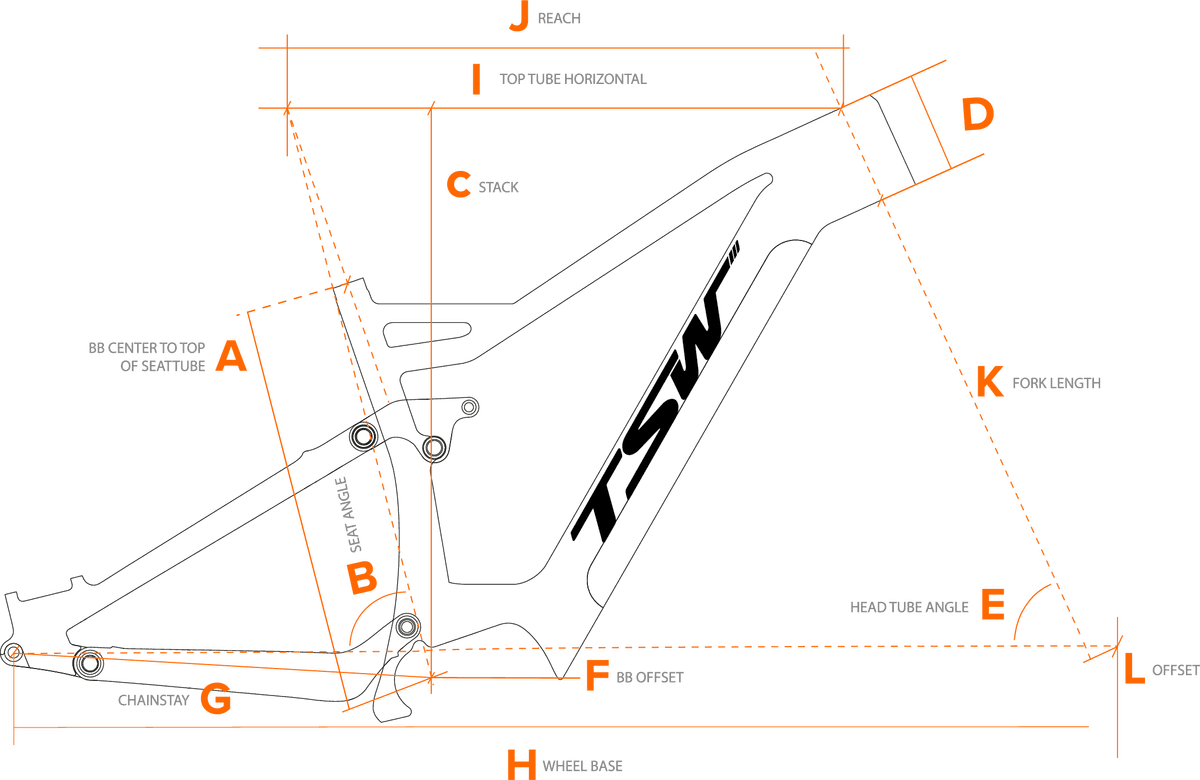

	S	M	L	XL
reach	446 mm	456 mm	476 mm	496 mm
stack	623.3 mm	628.8 mm	639.9 mm	646 mm
headTubeAngle	65.5 °	65.5 °	65.5 °	65.5 °
headTubeLength	105 mm	110 mm	120 mm	130 mm
seatTubeLength	395 mm	444 mm	480 mm	515 mm
seatTubeAngleEffective	76 °	76 °	76 °	76 °
topTubeHorizontal	601.4 mm	612.8 mm	634.8 mm	657.1 mm
chainStayLength	456 mm	456 mm	456 mm	456 mm
wheelbase	1,226 mm	1,239.3 mm	1,263.1 mm	1,287.3 mm
bottomBracketDrop	30 mm	30 mm	30 mm	30 mm
forkLength	570 mm	570 mm	570 mm	570 mm
forkRake	51 mm	51 mm	51 mm	51 mm

4 – MTB avançado, trilhas técnicas

Projetada para uso intenso em trilhas técnicas, com obstáculos complexos, terrenos irregulares, raízes grandes, degraus altos, rock gardens e saltos até 61 cm. Indicada para ciclistas mais experientes que encaram terrenos exigentes e utilizam a bike de forma mais agressiva. Não recomendada para downhill puro, mas ótima para trail riding avançado e all-mountain.

Manual Downloads

Clique no botão Download para baixar o arquivo em PDF.

Manual de Bicicleta e-Quest 24/25

Download
