e-Quest XT Di2 - TSW Bike

Quadro

TSW Bike e-Quest

Aro: 29, Tubo de direção: Tapered 1-1/8" to 1.5", Freio: Post Mount, Material: Carbono Toray, Caixa Direção: Integrado (IS), O.L.D: 148 mm, Diâm. abraçadeira (mm): 34.9, Diâm. canote (mm): 31.6, Cabeamento: internal-cable-routing, Eixo: quick-release, Gancheira: udh, Curso traseiro: 150 mm, Cinemática: Horst-link

Movimento de direção

TSW Bike

Tubo de direção: Tapered 1-1/8" to 1.5", Caixa Direção: Integrado (IS), Rolamento: angular-contact, sealed-cartridge

Garfo/Suspensão

Rock Shox 35 Silver TK

Aro: 29, Tubo de direção: Tapered 1-1/8" to 1.5", Freio: Direct Mount, O.L.D: 110 mm, Eixo: thru-axle, Curso: 160 mm, Tipo de amortecimento: Ar, Deslocamento: 51 mm, Eixo: 15x110mm Boost, Trava: poploc, Mola: soloair, Ajustes: Ajuste Volume de Ar, Bloqueio 2 pos remote, Ajuste de Retorno, Ajuste de Compressão, Compatível e-Bike: Sim

Shox traseiro

Rock Shox Super Deluxe Select +

Tipo de amortecimento: Ar, Trava: remote-lock, Ajustes: Ajuste de Retorno, Ajuste de Compressão, Comprimento montagem: 205 mm, Montagem: Trunnion, Camara de ar: DebonAir, Amortecimento: RL-RT, Stroke: 60 mm

Rodas

Aros

WTB I35 Kom Trail

Aro: 29, Material: Alumínio 6069, Tipo: c/ tubeless, Talão de arame, Número de raios: 32, Largura interna: 35 mm, Válvula: Presta

Cubo dianteiro

Shimano HB-TC500

Material: Alumínio, O.L.D: 110 mm, Eixo: thru-axle, Eixo: 15x110mm Boost, Rotor: Centerlock/AFS, Número de raios: 32

Cubo traseiro

Shimano FH-TC500-MS-B

Material: Alumínio, O.L.D: 148 mm, Eixo: thru-axle, Eixo: 12x148mm Boost, Rotor: Centerlock/AFS, Número de raios: 32, Freehub: Micro Spline (Shimano 12s MTB)

Pneu dianteiro

Vittoria e-Martello Enduro

Aro: 29, Compatível e-Bike: Sim, Largura: 2.6 ", Tipo: c/ tubeless, Composto: 4C Compound, Graphene 2.0

Pneu traseiro

Vittoria e-Mazza Enduro TLR

Aro: 29, Compatível e-Bike: Sim, Largura: 2.4 ", Tipo: c/ tubeless, dobrável, Composto: 4C Compound, Graphene 2.0

Camara de ar

Arisun 29"

Aro: 29, Material: Borracha, Válvula: Americana, Comprimento da válvula: 48 mm

Freios

Freio

Shimano SLX M7100

Tipo de freio: hidráulico, Pistões: 4, Acionamento: mineral

Disco dianteiro

Shimano RT-EM300

Material: inox, Rotor: Centerlock/AFS, Tam. do disco: 203 mm

Disco traseiro

Shimano RT-EM300

Material: inox, Rotor: Centerlock/AFS, Tam. do disco: 180 mm

Cockpit

Manopla/Fita de guidão

TSW Bike Light

Material: Silicone

Guidão

Quest Enduro

Material: Alumínio, Largura: 800 mm, Braçadeira: 35mm, Elevação: 15 mm, Curvatura para trás: 7 °, Upsweep: 5 °, Design: Riserbar

Suporte de guidão

Quest

Material: Alumínio, Braçadeira: 35mm, Comp. da mesa: 50 mm, Elevação do avanço: 0 °

Selim

Fizik Aidon X1

Material: Sintético, Alívio de pressão: com relevo/vazado, Trilhos: Alumínio, Trilho: Redondos, Diâm. trilho: 7 mm

Canote

Quest Retrátil

Material: Alumínio, Diâm. canote (mm): 31.6, Curso: 100 mm, Trava: remote-lock, Comprimento: 385 mm, Tipo: Retrátil, Fixação do selim: 2 parafusos

Tamanhos disponíveis:

S: , M: , L, XL:

Abraçadeira

Quest

Material: Alumínio, Diâm. abraçadeira (mm): 34.9, Fixação: Parafuso

Transmissão

Corrente

Shimano Deore CN-M6100

Velocidade (s): 12, Conector: quick-link

Pedivela

Shimano FC-EM600

Material: Alumínio, Compatível e-Bike: Sim, Velocidade (s): 1, Comp. do braço do pedivela: 170 mm

Tamanhos disponíveis:

S, M, L, XL: 170.0

Cassetes

Shimano Deore CS-M6100-12

Velocidade (s): 12, Freehub: Micro Spline (Shimano 12s MTB), Corrente compatível: HG 12, Escalonamento: 10, 12, 14, 16, 18, 21, 24, 28, 33, 39, 45, 51

Câmbios traseiro

Shimano Deore XT RD-M8150-12 Shadow RD+

Compatível e-Bike: Sim, Velocidade (s): 12, Tipo de mudança: Eletrônico, Cage: longo, Montagem: conventional, Roldana: 13 D

Alavanca

Shimano Deore XT SW-M8150-IR DI2

Tipo: Electronic Controllers, Velocidade (s): 1, Velocidade (s): 12, Tipo de mudança: Eletrônico, Montagem: I-spev EV, Opções: Auto Shift

e-Bike

Motor

Shimano EP8 DU-EP801

Vel. max assistida: 25 km/h, Torque: 85 Nm, Potência max.: 600 W

Bateria

Shimano E-BIKE SYSTEMS BT-EN806

Capacidade nominal: 630 Wh, Tensão nominal: 36 V, Posição: Integrado

Shimano E-BIKE SYSTEMS EC-E6002

Tensão nominal: 36 V, Tensão compatível: 100 V, 240 V

Display

Shimano E-BIKE SYSTEMS SC-EN500

Conexão: Bluetooth, Tipo de componente: Displays, Botões de assistência, Tela: LCD monocromático

Componentes

Shimano E-BIKE SYSTEMS EW-SS300

Sistema de comunicação: E-Tube CAN (nova geração)

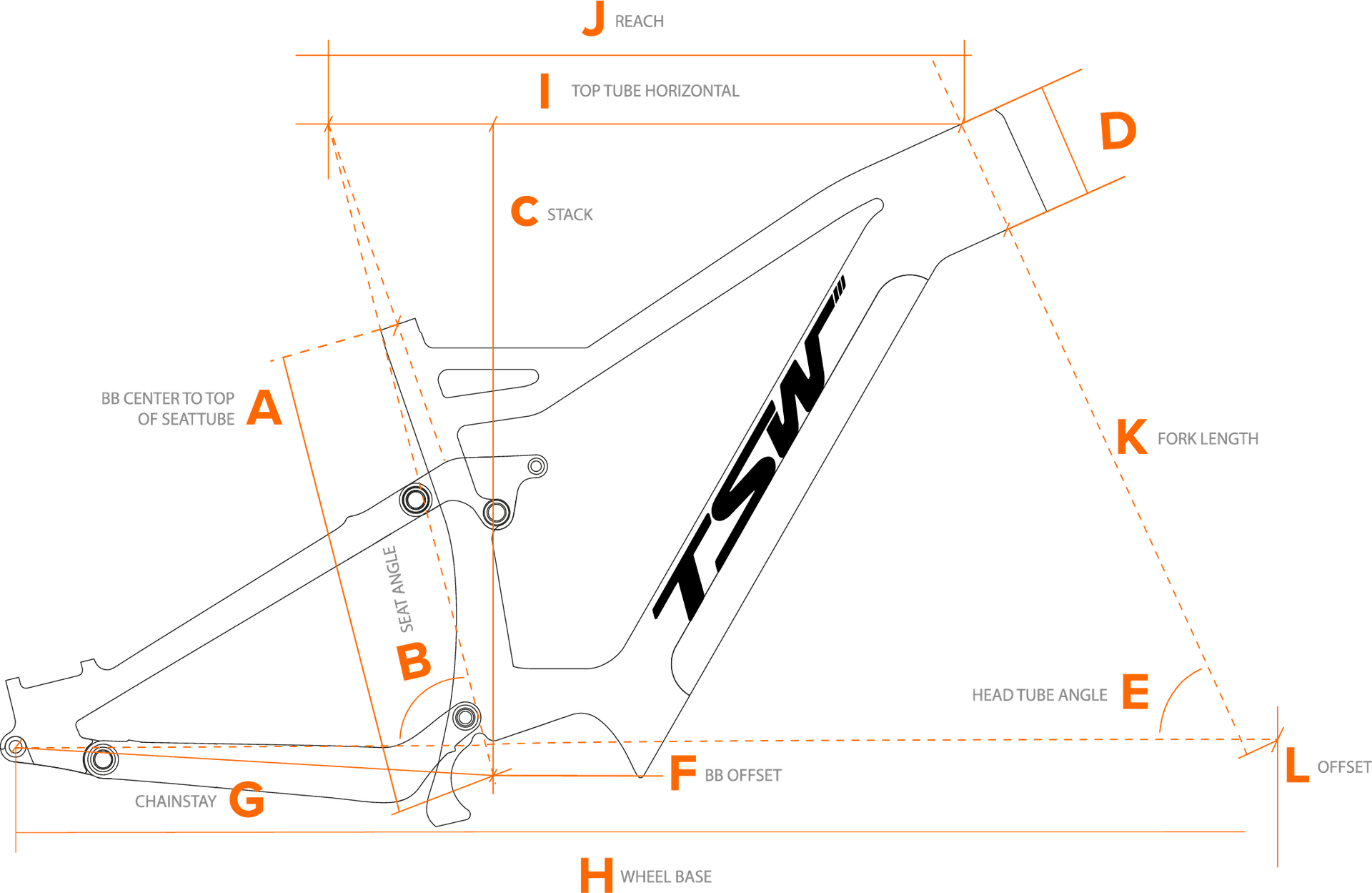

Tamanho	S	M	L	XL
reach	446 mm	456 mm	476 mm	496 mm
stack	623.3 mm	628.8 mm	639.9 mm	646 mm
headTubeAngle	65.5 °	65.5 °	65.5 °	65.5 °
headTubeLength	105 mm	110 mm	120 mm	130 mm
seatTubeLength	395 mm	444 mm	480 mm	515 mm
seatTubeAngleEffective	76 °	76 °	76 °	76 °
topTubeHorizontal	601.4 mm	612.8 mm	634.8 mm	657.1 mm
chainStayLength	456 mm	456 mm	456 mm	456 mm
wheelbase	1,226 mm	1,239.3 mm	1,263.1 mm	1,287.3 mm
bottomBracketDrop	30 mm	30 mm	30 mm	30 mm
forkLength	570 mm	570 mm	570 mm	570 mm
forkRake	51 mm	51 mm	51 mm	51 mm
